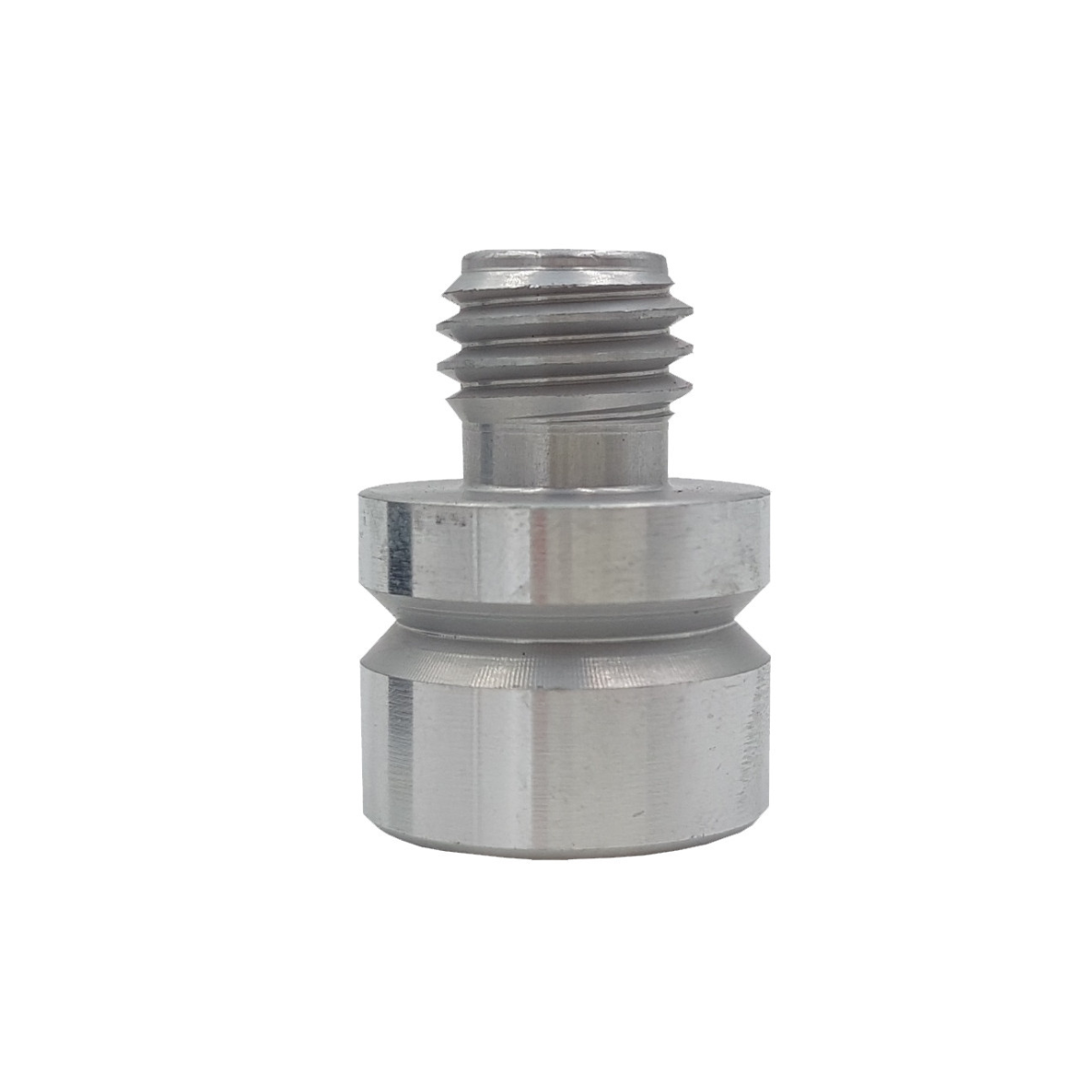

Adattatore a bicchierino 5/8″F – 5/8″M

Adattatore topografico a bicchierino con filettatura 5/8″ Femmina – 5/8″ Maschio, ideale per sistemi di centramento forzato e per la correzione dell’altezza prisma nelle configurazioni topografiche professionali.

🎯 Ideale per sistemi di centramento forzato

La conformazione a bicchierino consente l’utilizzo con basamenti portaprisma dedicati, ad esempio:

👉 tipo SM-AD-10

La scanalatura presente lungo la circonferenza rappresenta infatti:

👉 la sede di fissaggio del grano del basamento portaprisma

garantendo stabilità e precisione durante il rilievo.

⚙️ Correzione altezza prisma

L’adattatore aggiunge:

👉 2 cm in altezza

ed è quindi ideale per correggere differenze di offset tra prisma e palina.

📏 Esempio pratico

Ad esempio:

• prisma con offset altezza = 8 cm
• palina con offset altezza = 10 cm

senza adattatore si genererebbe:

❌ errore di quota pari a 2 cm

Installando questo adattatore:

✅ si recuperano i 2 cm necessari
✅ si ottiene l’altezza corretta del sistema

🔩 Filettature standard 5/8″

L’adattatore presenta:

• filetto inferiore 5/8″ Femmina
• filetto superiore 5/8″ Maschio

compatibili con la maggior parte degli accessori topografici professionali.

🎨 Finitura

In base alla disponibilità di magazzino, il prodotto può essere fornito:

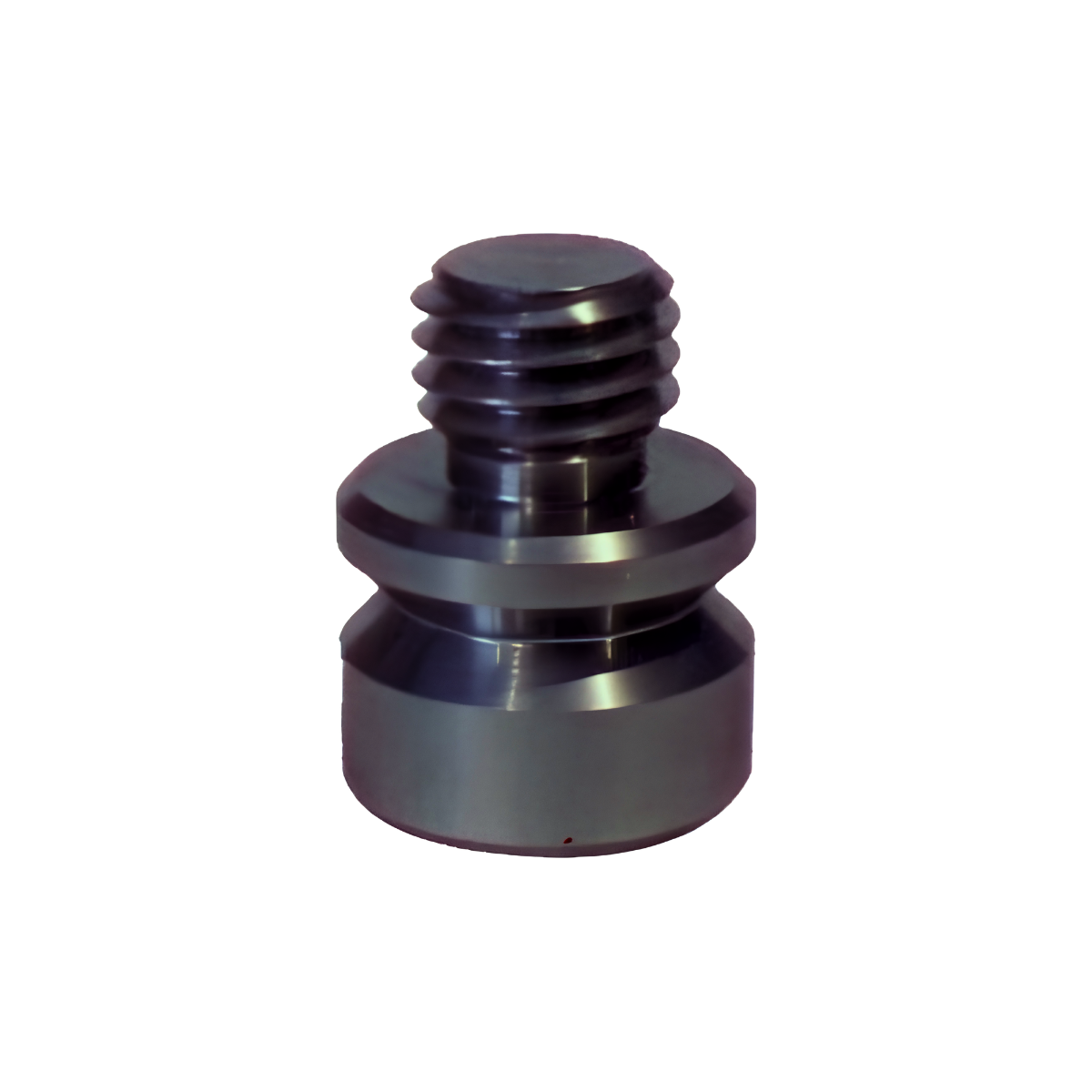

• anodizzato nero
  oppure
• color alluminio naturale

🔧 Caratteristiche tecniche

• Tipologia: adattatore a bicchierino 5/8″F – 5/8″M
• Diametro esterno: 25 mm
• Diametro interno scanalatura: 21 mm
• Altezza corpo: 20 mm (escluso filetto)
• Filettatura inferiore: 5/8″ Femmina
• Filettatura superiore: 5/8″ Maschio
• Incremento altezza: 2 cm

🎯 Ideale per

• centramento forzato
• correzione offset prisma
• adattamento altezza prisma/palina
• sistemi Leica/Wild compatibili
• rilievi topografici professionali
