Adattatore offset 97 mm per paline con attacco intercambiabile

Adattatore fisso 5/8”x11 maschio per paline portaprisma dotate di attacco intercambiabile.

Realizza un attacco 5/8” maschio con offset in altezza pari a 97 mm, ideale per prismi con attacco 5/8” femmina e offset in altezza corrispondente.

È una soluzione pratica per utilizzare una sola palina modulare con diversi prismi o accessori, scegliendo di volta in volta l’adattatore più adatto alla configurazione richiesta.

Caratteristiche principali

• Adattatore fisso 5/8”x11 maschio
• Offset in altezza pari a 97 mm
• Indicato per prismi con attacco 5/8” femmina
• Compatibile con paline portaprisma con attacco intercambiabile
• Ideale per configurazioni modulari con una sola palina
• Installazione semplice sull’elemento superiore filettato della palina

Compatibilità

Questo adattatore è generalmente utilizzato su paline portaprisma dotate di attacco intercambiabile, cioè paline che terminano con l’ultimo elemento cavo e filettato femmina.

È indicato per prismi con attacco 5/8” femmina e offset in altezza pari a 97 mm.

Prima dell’acquisto è consigliato verificare l’offset del prisma utilizzato e la compatibilità con la propria palina.

Utilizzo

L’adattatore consente di montare prismi con attacco 5/8” femmina su paline con attacco intercambiabile, compensando l’offset in altezza richiesto dalla configurazione.

Per una corretta misura dell’altezza prisma è importante scegliere il raccordo o adattatore dell’altezza corretta, in base all’offset della palina e all’offset del prisma utilizzato.

Come scegliere l’adattatore corretto

Per verificare l’altezza dell’adattatore necessario, è possibile procedere in questo modo:

1. Impostare la palina a una quota comoda, ad esempio 160 cm.
2. Posizionarla su una superficie dura e piana, come il pavimento dell’ufficio.
3. Misurare la lunghezza reale della palina, cioè la quota da terra fino all’estremità dell’elemento tubolare.
4. Calcolare la differenza tra la quota indicata dalla palina e la sua lunghezza effettiva.

Questa differenza corrisponde all’offset in altezza della palina.

Conoscendo anche l’offset in altezza del prisma, cioè la distanza tra il centro del prisma e la base della sua montatura, sarà possibile scegliere l’adattatore corretto.

Esempio pratico

• Offset in altezza della palina: 150 mm
• Offset in altezza del prisma: 97 mm
• Altezza del raccordo adattatore necessaria: 53 mm

In questo esempio, per ottenere la configurazione corretta è necessario un adattatore da 53 mm.

Nota prodotto

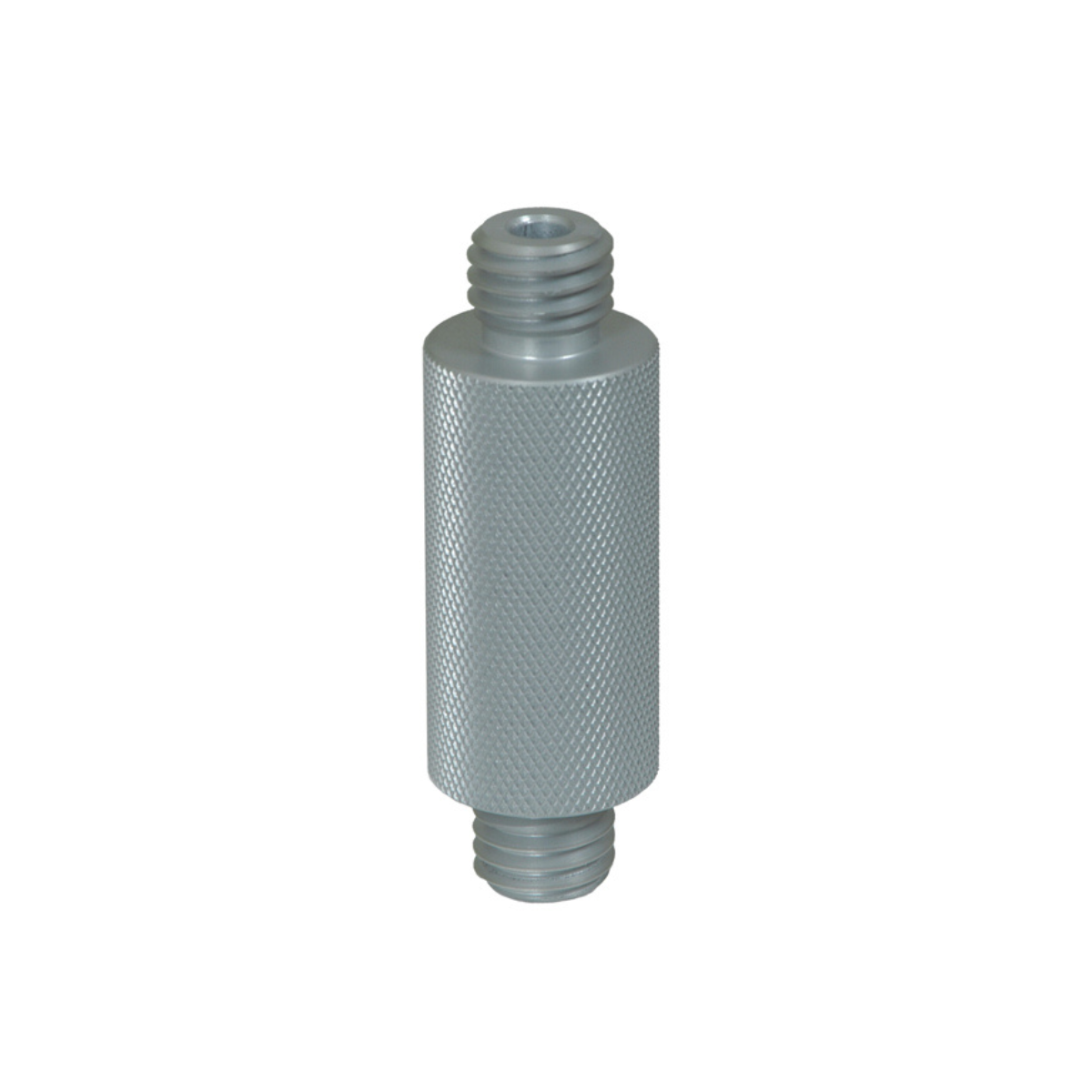

La foto riportata è indicativa della tipologia di adattatore fornito.

Per esigenze di magazzino o variazioni di fornitura, il prodotto consegnato potrebbe presentare lievi differenze estetiche rispetto all’immagine, senza pregiudicare il corretto funzionamento dell’adattatore.

Ideale per

• Prismi con attacco 5/8” femmina
• Prismi con offset in altezza 97 mm
• Paline portaprisma con attacco intercambiabile
• Rilievi topografici
• Tracciamenti
• Configurazioni modulari con adattatori dedicati
