Adattatore Trimble RMT per paline con attacco intercambiabile

Adattatore fisso 5/8”x11 maschio per paline portaprisma dotate di attacco intercambiabile, specifico per l’utilizzo con prismi Trimble RMT.

Realizza un attacco 5/8” maschio con offset in altezza pari a 135 mm, permettendo una corretta configurazione della palina in abbinamento ai prismi Trimble RMT.

Caratteristiche principali

• Adattatore fisso 5/8”x11 maschio
• Offset in altezza pari a 135 mm
• Specifico per prismi Trimble RMT
• Compatibile con paline portaprisma con attacco intercambiabile
• Ideale per configurazioni modulari con una sola palina
• Installazione semplice sull’elemento superiore filettato della palina

Compatibilità

Questo adattatore è generalmente utilizzato su paline portaprisma dotate di attacco intercambiabile, cioè paline che terminano con l’ultimo elemento cavo e filettato femmina.

In questo modo è possibile utilizzare una sola palina e installare, di volta in volta, l’adattatore più adatto in base al prisma o all’accessorio utilizzato.

Utilizzo

L’adattatore consente di montare prismi Trimble RMT su paline con attacco intercambiabile, compensando l’offset in altezza richiesto da questa tipologia di prisma.

Per una corretta configurazione è importante scegliere il raccordo o adattatore con l’altezza corretta in base all’offset della palina e all’offset del prisma utilizzato.

Come scegliere l’adattatore corretto

Per verificare l’altezza dell’adattatore necessario, è possibile procedere in questo modo:

1. Impostare la palina a una quota comoda, ad esempio 160 cm.
2. Posizionarla su una superficie dura e piana, come il pavimento dell’ufficio.
3. Misurare la lunghezza reale della palina, cioè la quota da terra fino all’estremità dell’elemento tubolare.
4. Calcolare la differenza tra la quota indicata dalla palina e la sua lunghezza effettiva.

Questa differenza corrisponde all’offset in altezza della palina.

Conoscendo anche l’offset in altezza del prisma, cioè la distanza tra il centro di rotazione del canister contenente il cristallo e la base della montatura del prisma, sarà possibile scegliere l’adattatore corretto.

Esempio pratico

• Offset in altezza della palina: 150 mm
• Offset in altezza del prisma Trimble RMT: 135 mm
• Altezza del raccordo adattatore necessaria: 15 mm

In questo esempio, per ottenere la configurazione corretta è necessario un adattatore da 15 mm.

Nota prodotto

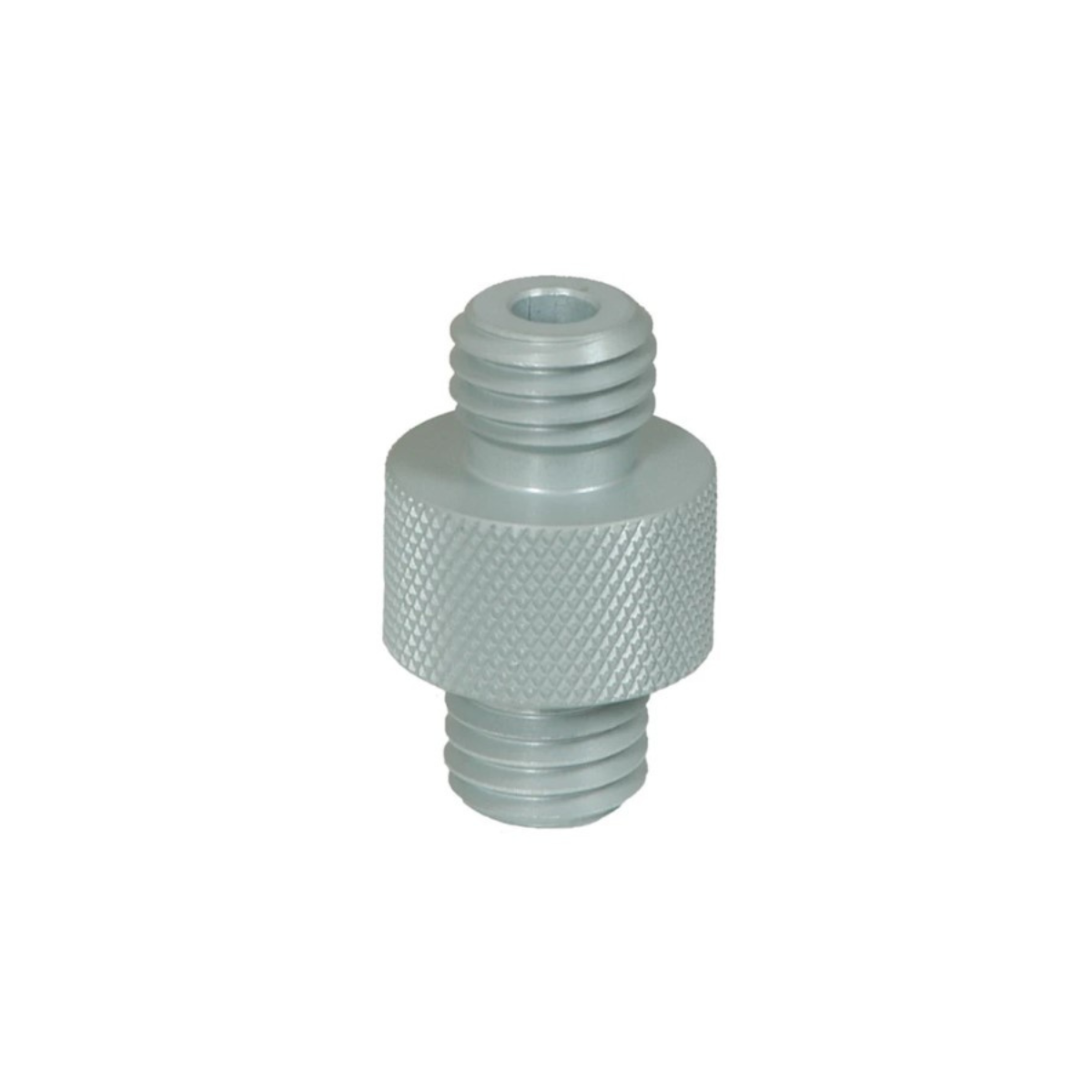

La foto riportata è indicativa della tipologia di adattatore fornito.

Per esigenze di magazzino o variazioni di fornitura, il prodotto consegnato potrebbe presentare lievi differenze estetiche rispetto all’immagine, senza pregiudicare il corretto funzionamento dell’adattatore.

Ideale per

• Prismi Trimble RMT
• Paline portaprisma con attacco intercambiabile
• Rilievi topografici
• Tracciamenti
• Configurazioni modulari con adattatori dedicati
