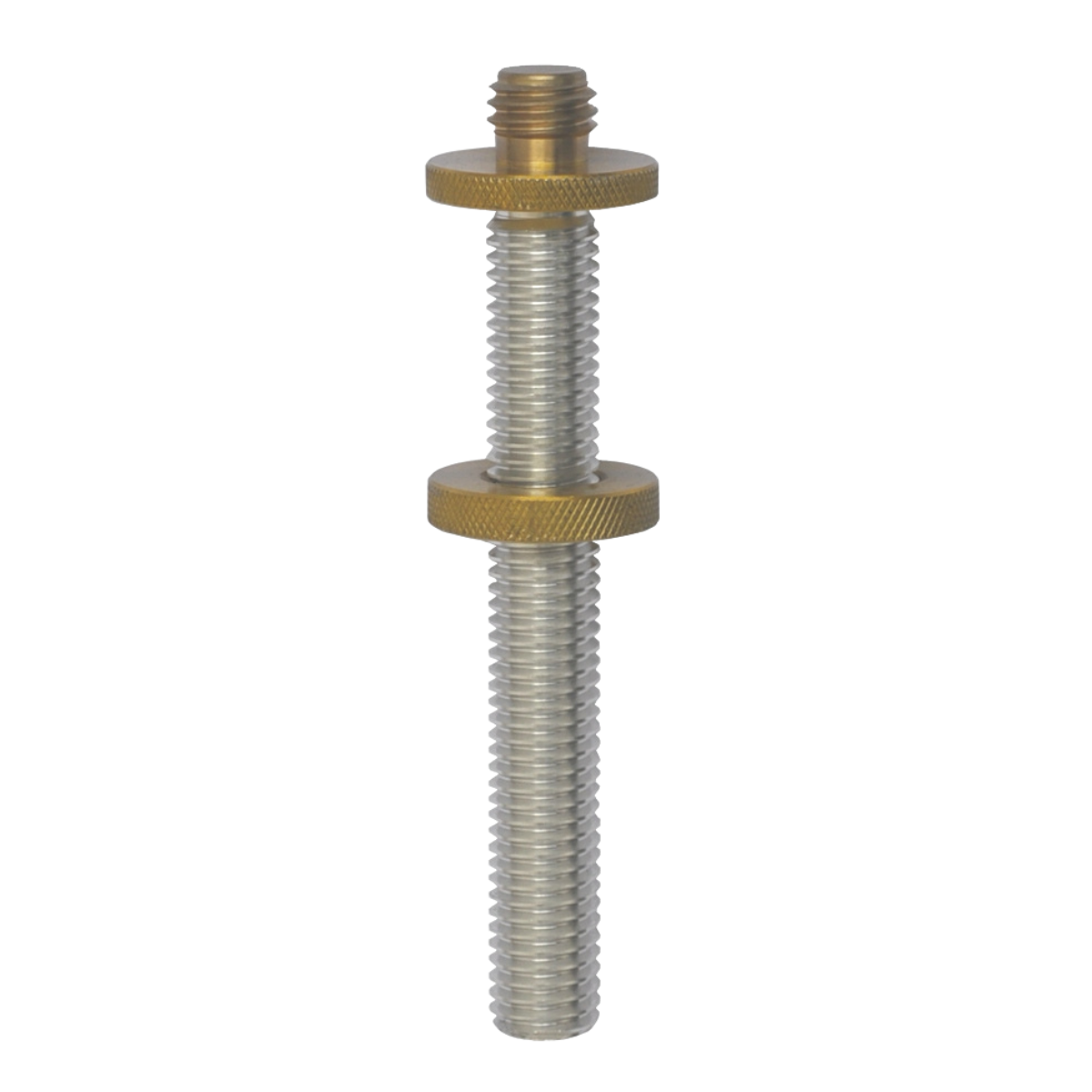

Terminale con attacco 5/8″ regolabile per paline con attacco intercambiabile

Adattatore regolabile con filetto 5/8”x11 maschio, progettato per paline portaprisma dotate di attacco intercambiabile.

Grazie alla ghiera di regolazione e blocco, permette di realizzare un attacco 5/8” maschio con altezza variabile, adattandosi a prismi di diverse marche e modelli, anche con offset differenti.

È una soluzione pratica e versatile per chi utilizza una sola palina con più accessori, come prismi topografici, miniprismi o ricevitori GNSS.

Caratteristiche principali

• Adattatore regolabile con attacco 5/8”x11 maschio
• Indicato per paline con attacco intercambiabile
• Altezza regolabile tramite sistema a ghiera
• Blocco della quota impostata tramite doppia ghiera
• Compatibile con prismi di diverse marche e modelli
• Utile per compensare differenti offset in altezza
• Alternativa versatile agli adattatori ad altezza fissa

Utilizzo

Le paline con attacco intercambiabile permettono di utilizzare una sola palina con diversi terminali o adattatori, in base allo strumento da montare.

Questo adattatore consente di regolare l’altezza del filetto 5/8” in modo da adattarsi a prismi con offset differenti oppure a configurazioni con ricevitore GNSS, normalmente riferite a offset zero.

Una volta impostata la quota desiderata, il sistema a doppia ghiera permette di bloccare l’adattatore in posizione.

Quando è consigliato

L’adattatore regolabile è consigliato quando:

• non è disponibile un adattatore ad altezza fissa della misura esatta;
• si utilizzano più prismi con offset differenti;
• si desidera un unico adattatore regolabile per più configurazioni;
• si vuole ridurre il numero di raccordi da portare in campo;
• si lavora con paline modulari ad attacco intercambiabile.

Come scegliere l’altezza corretta

Per scegliere o impostare correttamente l’adattatore è necessario considerare l’offset in altezza della palina e l’offset in altezza del prisma utilizzato.

Un metodo pratico consiste nel posizionare la palina su una superficie dura e piana, ad esempio il pavimento dell’ufficio, impostandola a una quota comoda, come 160 cm.

A questo punto si misura la distanza reale da terra fino all’estremità dell’elemento tubolare della palina.

La differenza tra la quota indicata dalla palina e la sua lunghezza effettiva corrisponde all’offset in altezza della palina.

Conoscendo anche l’offset in altezza del prisma, cioè la distanza tra il centro del prisma e la base della sua montatura, sarà possibile impostare l’adattatore alla quota corretta.

Esempio pratico

• Offset in altezza della palina: 150 mm
• Offset in altezza del prisma tipo Leica: 86 mm
• Altezza adattatore necessaria: 64 mm

In questo esempio, l’adattatore dovrà essere regolato a 64 mm per compensare correttamente la differenza tra palina e prisma.

Ideale per

• Paline portaprisma con attacco intercambiabile
• Prismi con attacco 5/8”
• Prismi di marche e modelli differenti
• Configurazioni modulari in rilievo e tracciamento
• Utilizzo misto con prismi e ricevitori GNSS
